Fiber Laser Learning Lab 18 출력(Power)은 단순한 세기가 아니라 '모양'

파이버 레이저, 당신이 몰랐던 5가지 놀라운 비밀

서론: 단순한 다이얼 그 너머

파이버 레이저의 파라미터를 조정하는 것은 그저 기계의 다이얼을 돌려 원하는 값을 맞추는 간단한 작업처럼 보일 수 있습니다. 하지만 금속 표면에 미세한 산화막을 조절하여 섬세한 색상을 구현하는 과정을 깊이 들여다보면, 이 파라미터들이 얼마나 복잡하게 서로 얽혀 작용하는지에 대한 놀라운 통찰을 얻게 됩니다. 단순히 하나의 값을 바꾸는 행위가 전체 시스템에 예측 불가능한 연쇄 반응을 일으키는 것이죠.

색상 실험을 통해 얻은 교훈은 바로 이것입니다. 이 글에서는 파이버 레이저 파라미터에 대한 가장 놀랍고 직관에 반하는 5가지 비밀을 공유하고자 합니다. 이 비밀들을 이해하면, 당신은 레이저를 단순한 도구가 아닌 정교한 오케스트라로 보게 될 것입니다.

1. 출력(Power)은 단순한 세기가 아니라 '모양'이다

레이저 출력(%)을 50%로 설정하면 단순히 재료에 가해지는 에너지가 절반이 될 것이라고 생각하기 쉽습니다. 하지만 진실은 그보다 훨씬 흥미롭습니다. 출력을 바꾸는 것은 에너지의 '양'뿐만 아니라 에너지가 전달되는 '모양' 자체를 바꾸는 행위입니다.

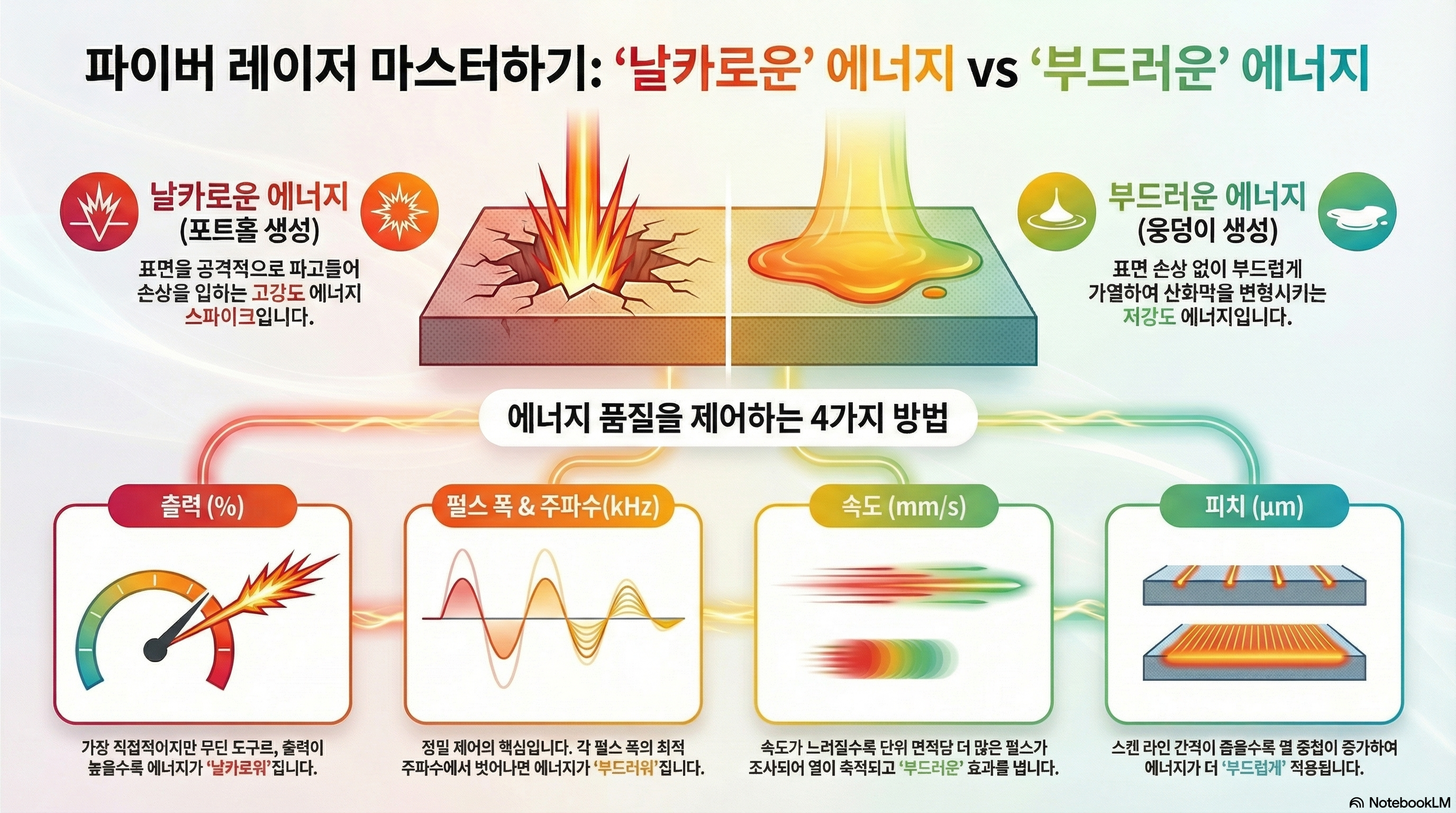

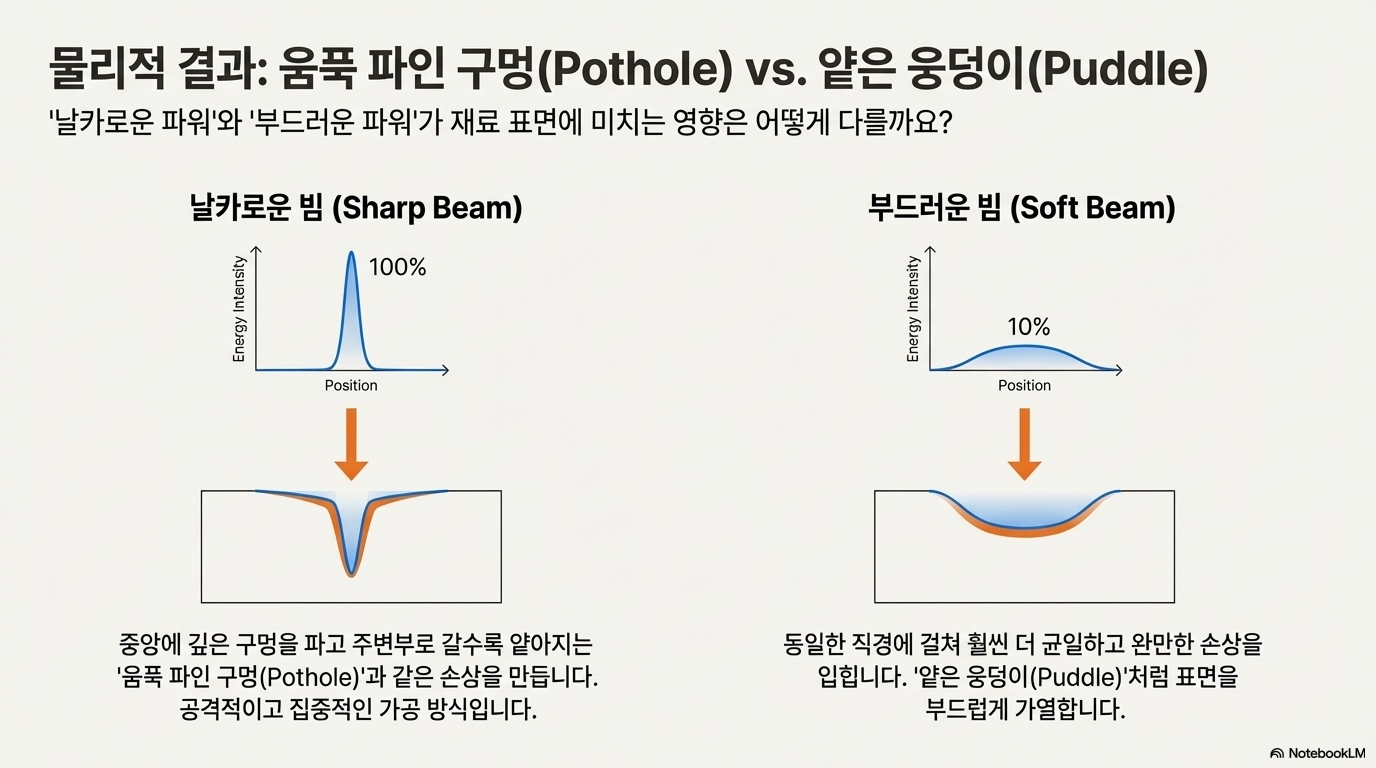

이 개념을 이해하기 위해 '날카로운 출력(Sharp Power)'과 '부드러운 출력(Soft Power)'이라는 두 가지 상태를 상상해 봅시다.

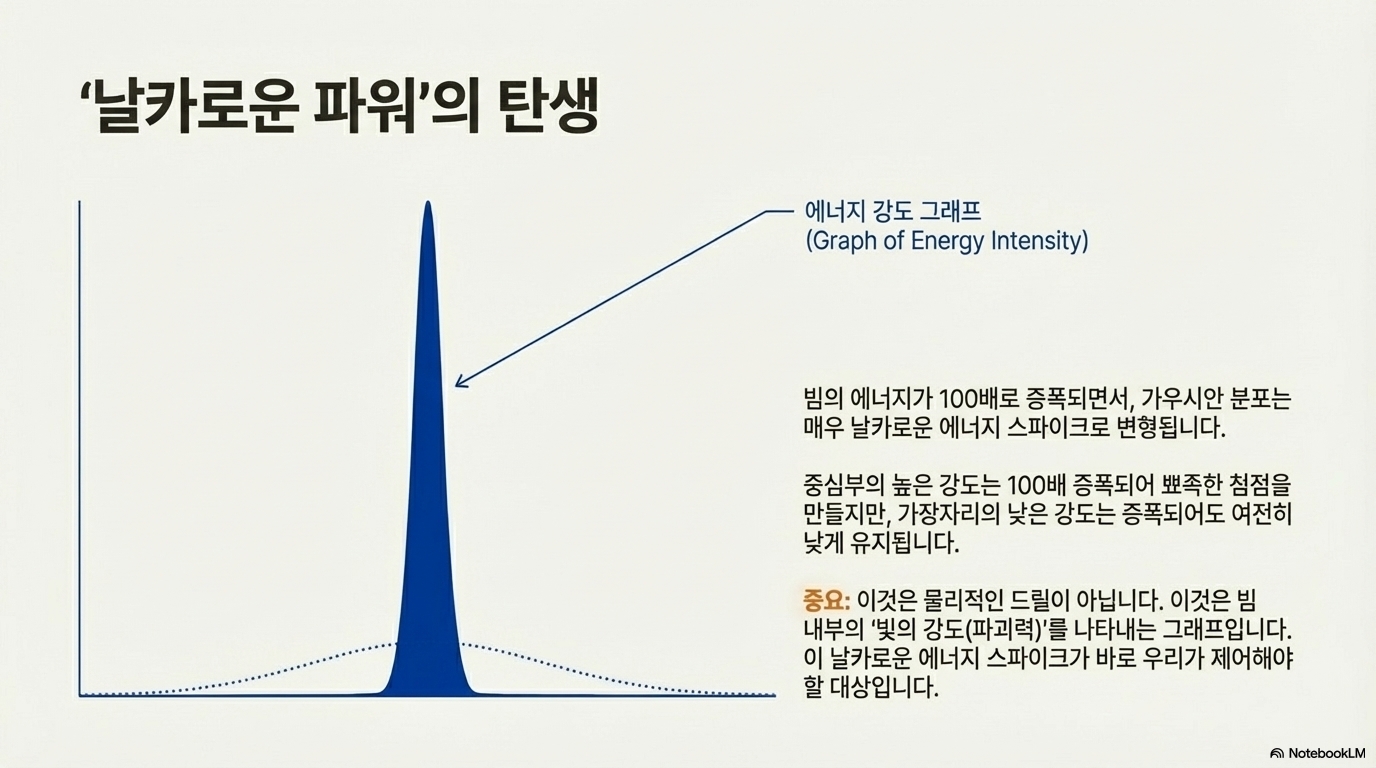

• 100% 출력 (날카로운 출력): 최대 출력 상태에서 에너지 강도는 재료 표면에 마치 바늘처럼 작용하여 중앙에 깊은 구덩이를 파냅니다. 이 '날카로운' 에너지는 표면을 깊고 공격적으로 파고들어 손상을 입히는 데 최적화되어 있습니다.
• 낮은 출력 (부드러운 출력): 출력을 낮추면 이 날카로운 에너지의 끝이 뭉툭해집니다. 그 결과 표면에 훨씬 더 완만하고 균일한 웅덩이 형태의 손상을 줍니다. 나노미터 두께의 얇은 산화막을 파괴하지 않고 그 두께만을 조절하여 색상을 만들어야 할 때, 바로 이 '부드러운' 힘이 핵심적인 역할을 합니다.

"it isn't just power we've got sharp power and we've got blunt power that's the best way that I can describe it"

결론적으로 레이저 출력을 조정하는 것은 단순히 에너지의 볼륨을 조절하는 것이 아닙니다. 그것은 에너지가 재료와 상호작용하는 근본적인 방식을 바꾸는, 훨씬 더 미묘하고 중요한 작업입니다.

2. 20와트 레이저가 금속을 녹이는 비결: 킬로와트급 '순간 파워'

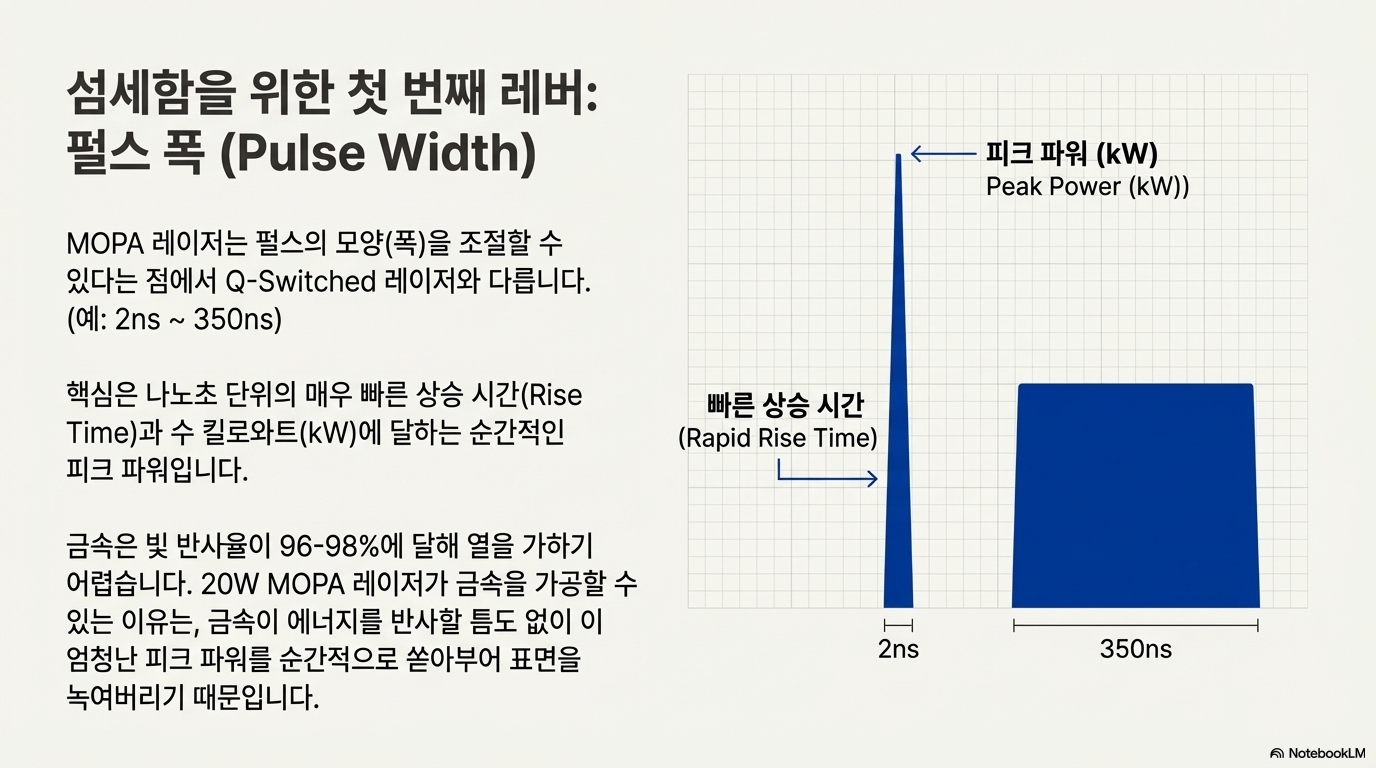

평균 출력이 고작 20와트에 불과한 레이저가 어떻게 빛의 96-98%를 반사하는 금속 표면을 녹일 수 있을까요? 20와트짜리 연속 빔으로는 어림도 없는 일입니다. 비결은 MOPA 파이버 레이저가 에너지를 전달하는 방식에 숨어 있습니다.

레이저는 20와트의 에너지를 연속적으로 방출하는 것이 아니라, 나노초(nanosecond, 10억 분의 1초) 단위의 극도로 짧은 펄스(pulse) 안에 모든 에너지를 압축하여 순간적으로 방출합니다.

이 눈 깜짝할 사이보다 짧은 순간 동안의 최고 출력(peak power)은 평균 출력인 20와트와는 비교할 수 없는 수 킬로와트(kilowatts)에 달합니다. 펄스의 '상승 시간(rise time)'이 밀리초 단위인 CO2 레이저와 달리 나노초 단위로 극도로 빠르기 때문에, 이 엄청난 순간 에너지가 금속의 높은 반사율을 지닌 결정 구조가 반응할 틈도 없이 압도하고 표면을 녹여버리는 것입니다.

"...we're talking about kilowatts from a 20 watt laser so the pulse that we're stimulating the material with is extremely energetic"

3. 같은 색상, 다른 질감: 파라미터 조합의 미스터리

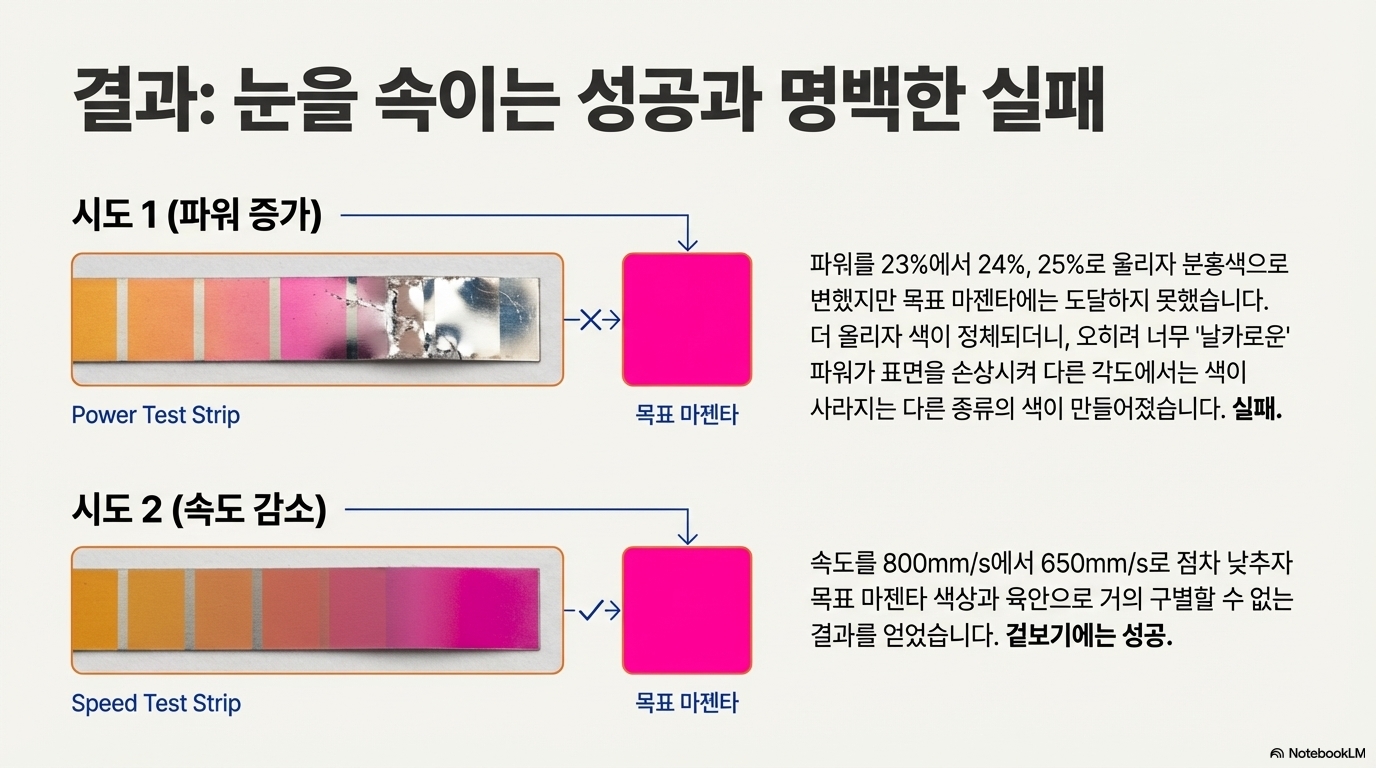

서로 다른 파라미터 조합을 사용하면 겉보기에는 동일한 색상을 만들 수 있지만, 그 미세한 결과물은 완전히 다를 수 있습니다. 한 실험이 이 사실을 명확히 보여줍니다.

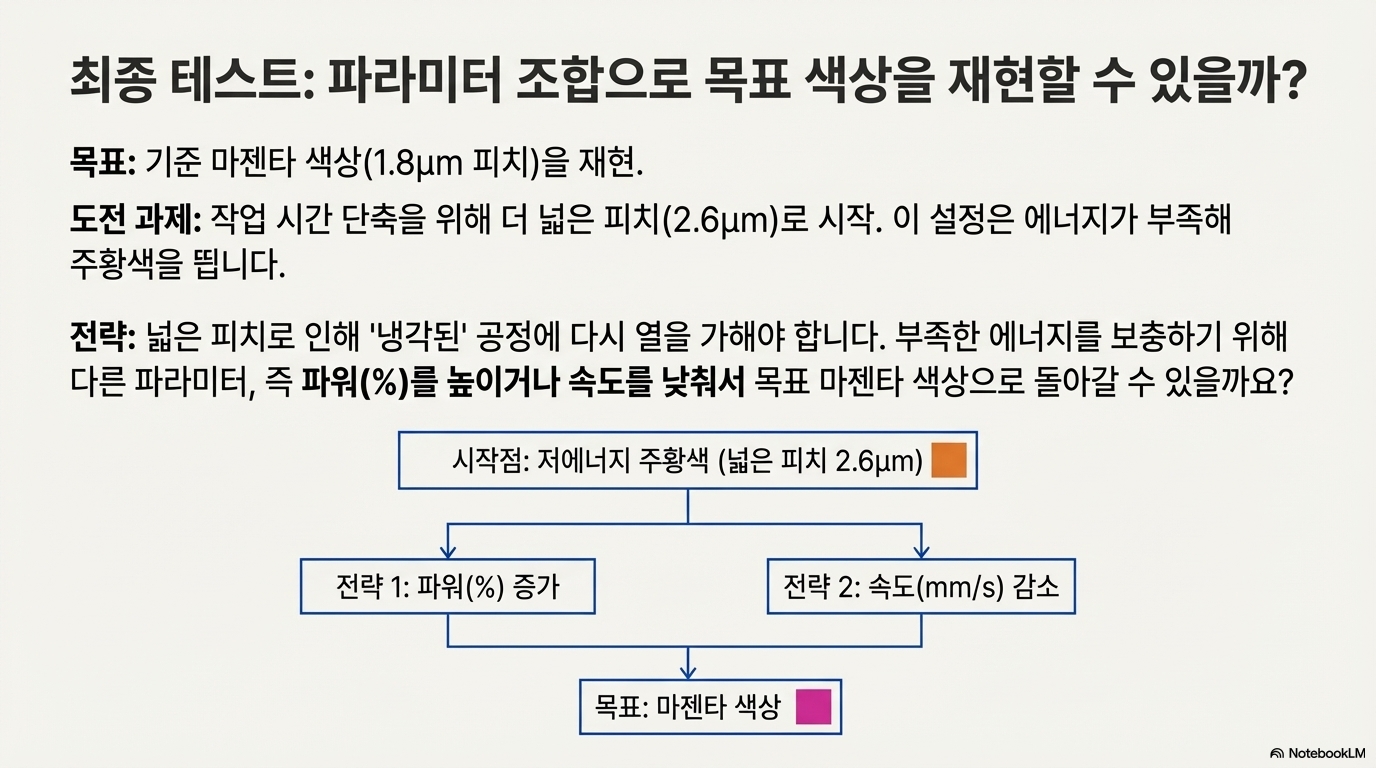

실험의 목표는 기준이 되는 특정 마젠타 색상을 만드는 것이었습니다. 시작점은 기준보다 에너지가 낮은 희미한 주황색이었습니다. 여기서 두 가지 다른 방법으로 목표 색상에 접근했습니다.

1. 첫 번째 접근 (출력 조절): 다른 모든 파라미터는 고정한 채, '출력(power) %'를 점진적으로 높여 색상을 맞췄습니다.
2. 두 번째 접근 (속도 조절): 출력은 고정한 채, '속도(speed)'를 점진적으로 낮춰 단위 면적당 더 많은 에너지가 가해지도록 하여 색상을 맞췄습니다.

놀랍게도 두 방법 모두 육안으로는 목표 마젠타 색상과 거의 구별할 수 없는 결과를 만들어냈습니다. 하지만 현미경으로 표면을 확대하자 충격적인 사실이 드러났습니다. 두 표면의 질감과 패턴은 완전히 달랐습니다. 속도로 색을 맞춘 샘플은 원본보다 푸른빛이 더 많았고, 출력으로 맞춘 샘플은 푸른빛은 훨씬 많았지만 노란빛은 더 적었습니다.

이는 각 파라미터가 표면에 고유한 물리적 흔적을 남긴다는 강력한 증거입니다. 단순히 최종 색상만 보고 파라미터가 동일한 역할을 했다고 판단해서는 안 되며, 각 파라미터가 재료에 어떤 물리적 영향을 미치는지 이해하는 것이 왜 중요한지를 보여주는 대목입니다.

4. 주파수(Frequency)는 숨겨진 출력 조절기

펄스 반복 주파수(Frequency, PRF)는 흔히 초당 방출되는 펄스의 개수를 결정하는 파라미터로만 알려져 있습니다. 하지만 주파수는 그보다 훨씬 더 교묘하고 중요한 역할을 합니다. 바로 개별 펄스의 '강도'를 조절하는 숨겨진 기능입니다.

모든 펄스 폭(pulse width) 설정에는 최고의 '최고 출력(peak power)'을 낼 수 있는 최적의 주파수 값이 존재합니다. 예를 들어, 4나노초 펄스는 500kHz에서 최대의 순간 에너지를 발휘합니다.

만약 이 최적 주파수보다 높거나 낮은 주파수를 설정하면, 개별 펄스가 가진 최고 출력이 비선형적으로 감소합니다. 즉, 펄스가 의도적으로 '부드러워지는' 효과가 나타납니다.

이는 주파수 설정이 단순히 펄스의 '개수'를 조절하는 것을 넘어, 각각의 펄스가 가진 '질(quality)'과 '강도(intensity)'까지 미세하게 제어하는 또 다른 방법이라는 것을 의미합니다.

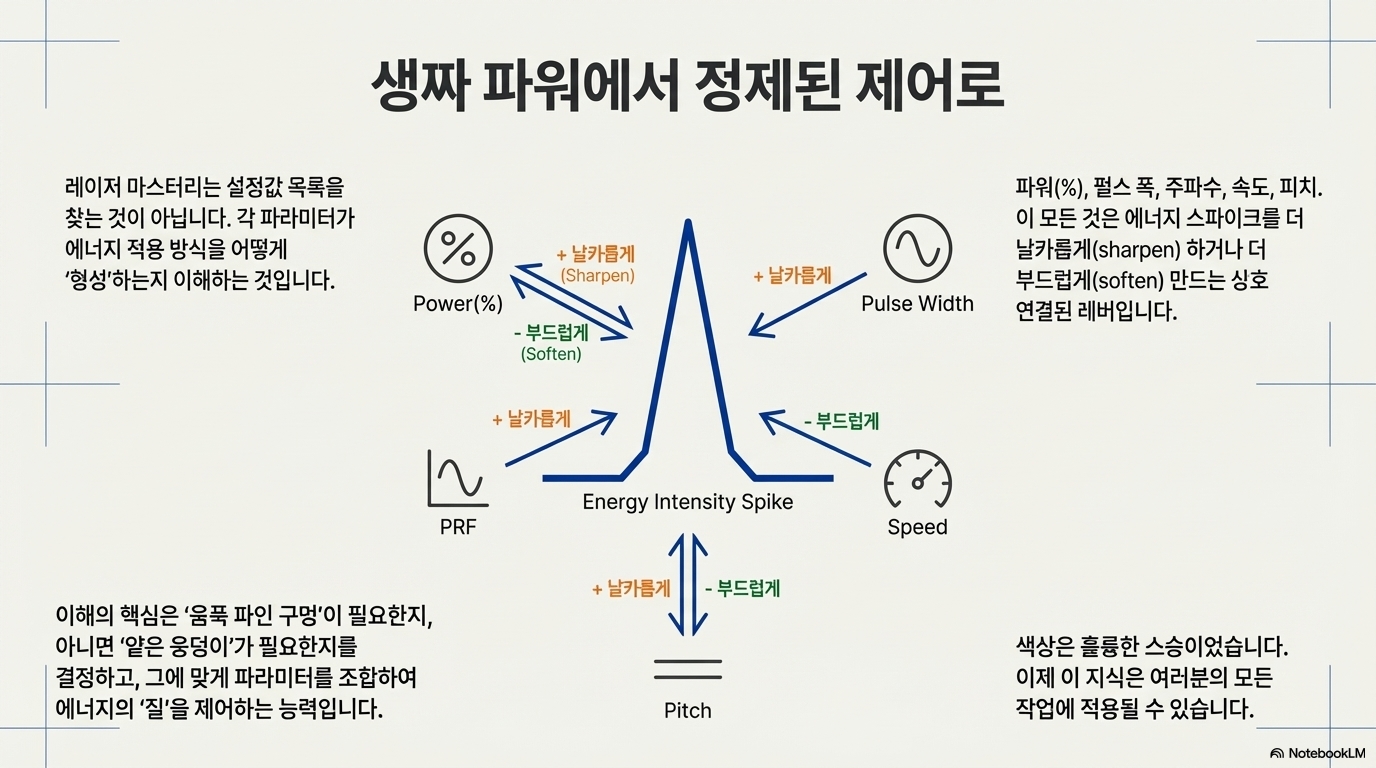

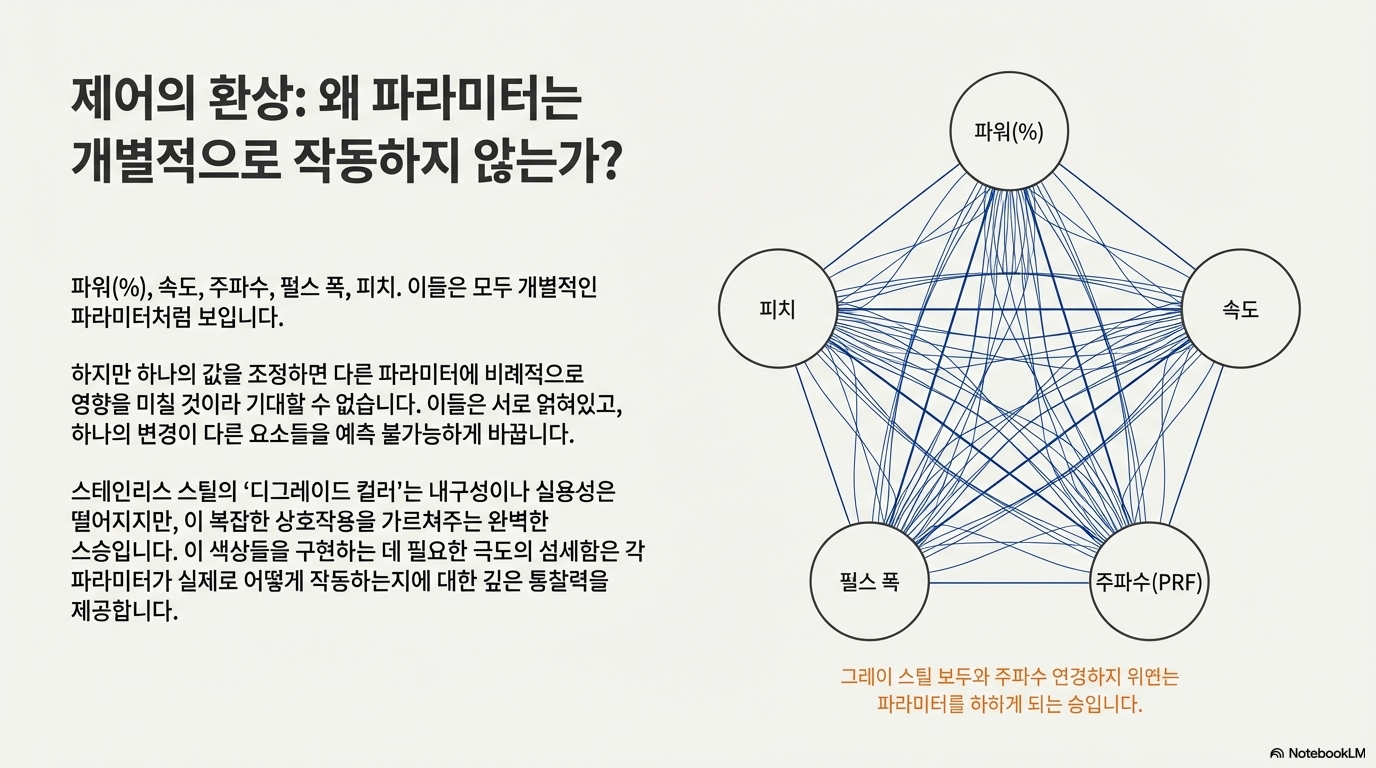

5. 파라미터는 솔로가 아닌 오케스트라

지금까지 살펴본 모든 비밀들은 하나의 핵심 결론으로 이어집니다. 파이버 레이저의 파라미터들은 독립적으로 작동하는 솔로 연주자가 아니라, 함께 조화를 이루어 하나의 결과물을 만들어내는 오케스트라와 같습니다.

각 파라미터의 역할을 오케스트라에 비유하면 다음과 같습니다.

• 출력(Power) %: 펄스의 '날카로움'을 결정하며, 전체 연주의 강약을 조절하는 지휘자의 손짓과 같습니다.
• 펄스 폭(Pulse Width): 에너지 적용 시간을 결정하며, 기본적인 '부드러움'의 수준, 즉 악기 고유의 음색을 설정합니다.
• 주파수(Frequency): 초당 펄스 수(연주 속도)와 개별 펄스의 강도(각 음의 세기)를 미세 조정합니다.
• 속도(Speed): 연주의 밀도를 제어합니다. 펄스(음표)들이 얼마나 촘촘하게 배열되는지를 결정하여 '열적 공명', 즉 전체적인 울림의 누적을 조절합니다.
• 피치(Pitch): 오케스트라 각 섹션(스캔 라인) 간의 간격입니다. 너무 가까우면 '열적 혼선'으로 소리가 혼탁해지고, 너무 멀면 하모니가 깨집니다.

이 요소들 중 단 하나만 변경해도 다른 모든 파라미터와의 관계가 변하며 전체 연주가 달라집니다. 따라서 '하나의 파라미터를 독립적으로 조정할 수 있다'는 생각은 완벽한 착각입니다. 모든 것은 서로 연결되어 있습니다.

결론: 보이지 않는 춤을 상상하다

파이버 레이저 파라미터는 개별적인 설정값의 나열이 아닙니다. 그것은 최종 결과를 만들어내기 위해 표면 위에서 함께 춤을 추는, 복잡하고 상호 연결된 하나의 시스템입니다. 각 파라미터는 다른 파라미터에 영향을 주고받으며, 그 미묘한 상호작용이 최종 결과물의 깊이와 질감을 결정합니다.

다음번에 정교하게 레이저로 마킹된 제품을 보게 된다면, 당신은 그저 표면의 결과물만 보게 될까요, 아니면 그 아름다움을 만들어낸 파라미터들의 보이지 않는 복잡한 춤을 상상하게 될까요?
